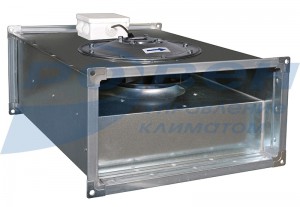

Вентиляторы канальные прямоугольные серии VCN
Компания MEGAVENTS предлагает купить Вентиляторы канальные прямоугольные серии VCN в Кыргызстане по выгодной цене. Приглашаем посетить наш офис по адресу: Позвоните по +996 500 53-53-53, наши специалисты ответят на все ваши вопросы.
- Компактная конструкция
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Возможно изготовление вентиляторов в двух комплектациях, в зависимости от требуемых аэродинамических характеристик:
- мотор-колесо RP (производство Германия);
- мотор-колесо GH (производство Китай).
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды:
- с колесом GH от -25ºС до +50 ºС.
- с колесом RP от -25ºС до +60 ºС (исключение VCN/VCN-SH-50-30/28-RP-0,225/3000/220 от -25ºС до +40ºС).
Характеристики
Габаритные и присоединительные размеры (мм)
|
Модель |
L |
L1 |
H |
H1 |
H2 |
C |
|
VCN 40-20 |
400 |
440 |
200 |
240 |
273 |
590 |
|
VCN 50-25 |
500 |
540 |
250 |
290 |
323 |
657 |
|
VCN 50-30 |
500 |
540 |
300 |
340 |
373 |
654 |
|
VCN 60-30 |
600 |
640 |
300 |
340 |
373 |
717 |
|
VCN 60-35 |
600 |
640 |
350 |
390 |
423 |
772 |
|
VCN 70-40 |
700 |
740 |
400 |
440 |
474 |
867 |
|
VCN 80-50 |
800 |
840 |
500 |
540 |
573 |
957 |
|
VCN 90-50 |
900 |
940 |
500 |
540 |
573 |
1007 |
|
VCN 100-50 |
1000 |
1040 |
500 |
540 |
573 |
1107 |
Технические характеристики
|
Модель |
Напряжение, В |
Мощность двигателя, кВт |
Ток, А |
Частота вращения, об/мин |
Масса , кг |
Регулятор скорости |
Общий дБа |
Схема подключения |
|
VCN-40-20/22-GH/2E |
220 |
0,15 |
0,7 |
3000 |
12,8 |
СРМ 500 |
72 |
Схема №3 |
|
VCN-40-20/22-RP/2E |
220 |
0,085 |
0,38 |
3000 |
11,7 |
СРМ 500 |
72 |
|
|
VCN-50-25/25-GH/2E |
220 |
0,2 |
0,9 |
3000 |
16,7 |
СРМ 500 |
73 |
|
|
VCN-50-25/25-RP/2E |
220 |
0,185 |
0,81 |
3000 |
16,9 |
СРМ 500 |
67 |
|
|
VCN-50-30/28-GH/2E |
220 |
0,25 |
1,1 |
3000 |
18,4 |
СРМ 500 |
76 |
|
|
VCN-50-30/28-RP/2E |
220 |
0,225 |
1,0 |
3000 |
19,0 |
СРМ 500 |
70 |
|
|
VCN-60-30/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
22,6 |
СРМ 500 |
61 |
|
|
VCN-60-30/31-RP/4E |
220 |
0,095 |
0,46 |
1500 |
22,4 |
СРМ 500 |
66 |
|
|
VCN-60-30/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
21,7 |
333M1006 |
62 |
Схема №2 |
|
VCN-60-30/31-RP/4D |
380 |
0,085 |
0,3 |
1500 |
22,4 |
333M1006 |
66 |
Схема №6 |
|
VCN-60-35/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
24,8 |
СРМ 500 |
61 |
Схема №3 |
|
VCN-60-35/31-RP/4E |
220 |
0,12 |
0,54 |
1500 |
24,6 |
СРМ 500 |
59 |
Схема №3 |
|
VCN-60-35/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
23,9 |
333M1006 |
62 |
Схема №2 |
|
VCN-60-35/31-RP/4D |
380 |
0,11 |
0,32 |
1500 |
24,6 |
333M1006 |
60 |
Схема №6 |
|
VCN-70-40/35-GH/4E |
220 |
0,22 |
1,0 |
1500 |
32,5 |
СРМ 500 |
64 |
Схема №3 |
|
VCN-70-40/35-RP/4E |
220 |
0,27 |
1,18 |
1500 |
33,6 |
СРМ 500 |
72 |
Схема №3 |
|
VCN-70-40/35-GH/4D |
380 |
0,22 |
0,47 |
1500 |
32,6 |
333M1006 |
65 |
Схема №2 |
|
VCN-70-40/35-RP/4D |
380 |
0,17 |
0,52 |
1500 |
33,6 |
333M1006 |
62 |
Схема №4 |
|
VCN-80-50/40-RP/6E |
220 |
0,117 |
0,52 |
1000 |
55,3 |
СРМ 500 |
62 |
Схема №3 |
|
VCN-80-50/40-GH/6D |
380 |
0,25 |
0,73 |
1000 |
56,4 |
333M1006 |
50 |
Схема №1 |
|
VCN-80-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
56,4 |
333M1007 |
66 |
Схема №1 |
|
VCN-80-50/40-RP/4D |
380 |
0,515 |
1,41 |
1500 |
58,8 |
333M1007 |
67 |
Схема №7 |
|
VCN-90-50/40-RP/6E |
220 |
0,117 |
0,52 |
1000 |
61,3 |
СРМ 500 |
62 |
Схема №3 |
|
VCN-90-50/40-GH/6D |
380 |
0,25 |
0,73 |
1000 |
62,5 |
333M1006 |
50 |
Схема №1 |
|
VCN-90-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
62,5 |
333M1007 |
66 |
Схема №1 |
|
VCN-90-50/40-RP/4D |
380 |
0,515 |
1,41 |
1500 |
64,9 |
333M1007 |
67 |
Схема №7 |
|
VCN-100-50/45-RP/4E |
220 |
0,68 |
3,0 |
1500 |
76,5 |
СРМ 1000 |
69 |
Схема №5 |
|
VCN-100-50/45-GH/6D |
380 |
0,33 |
0,9 |
1000 |
74,4 |
333M1006 |
60 |
Схема №1 |
|
VCN-100-50/45-GH/4D |
380 |
0,81 |
1,36 |
1500 |
74,5 |
333M1008 |
74 |
Схема №1 |
|
VCN-100-50/45-RP/4D |
380 |
0,74 |
1,5 |
1500 |
76,6 |
333M1007 |
70 |
Схема №4 |
Аэродинамические характеристики
Электрические схемы подключения
Пример обозначения:
Вентилятор канальный прямоугольный VCN-60-35/31-GH/4E-0,14/1500/220
где: VCN – серия канального вентилятора;
60-35 – типоразмер вентилятора (по прямоугольному присоединительному сечению) (LxH);
31 – диаметр рабочего колеса;
GH – комплектация мотор-колесом (GH или RP);
4 – число полюсов электродвигателя;
E – комплектация однофазным двигателем
(D – комплектация трехфазным двигателем);
0,25 – мощность электродвигателя, кВт;
1500 – частота вращения электродвигателя, об/мин;
220 – напряжение электродвигателя, В.
