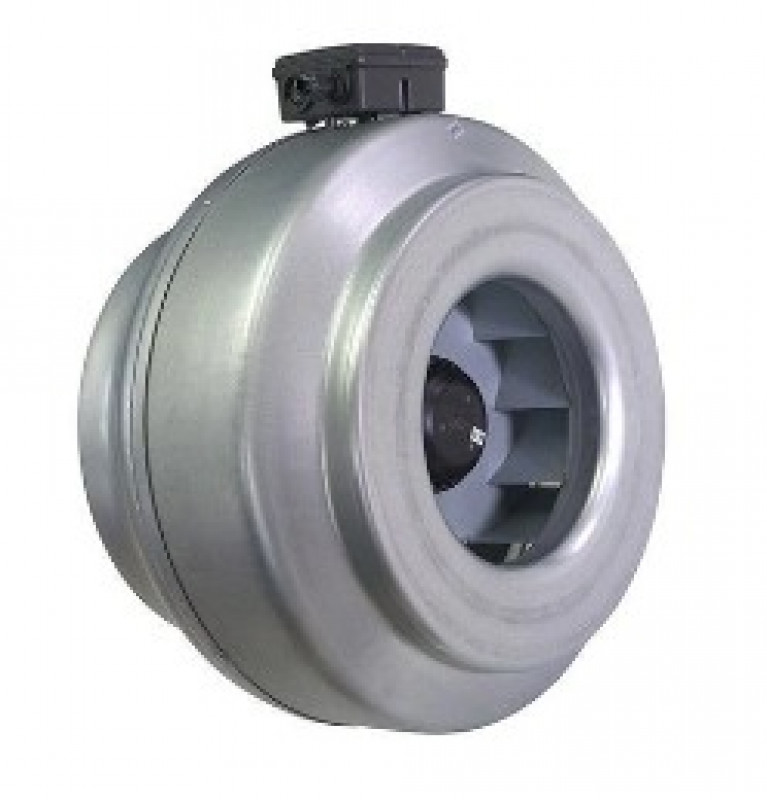

Вентиляторы канальные круглые серии ВКК
Компания MEGAVENTS предлагает купить Вентиляторы канальные круглые серии VC в Кыргызстане по выгодной цене. Приглашаем посетить наш офис по адресу: Позвоните по +996 500 53-53-53, наши специалисты ответят на все ваши вопросы.
- Компактная конструкция;
- Корпус из оцинкованной стали;
- Установка в любом положении;
- Возможность регулировки скорости;
- Класс защиты электродвигателя IP 54;
- Биметаллическая защита двигателя;
- Для канального круглого вентилятора возможна комплектация c кронштейнами.
Характеристики
Габаритные и присоединительные размеры (мм)
| Модель | A | B | C | D | E | Е1 | F* | G* | J* |
| VC-100 | 97 | 242 | 47 | 195 | 23 | 23 | 170 | 275 | 6,5 |
| VC-125 | 125 | 242 | 47 | 195 | 26 | 26 | 170 | 275 | 6,5 |
| VC-160 | 160 | 332 | 47 | 232 | 26 | 26 | 170 | 365 | 6,5 |
| VC-200 | 198 | 332 | 47 | 228 | 26 | 26 | 170 | 365 | 6,5 |
| VC-250 | 248 | 332 | 48 | 217 | 30 | 25 | 170 | 365 | 6,5 |
| VC-315 | 315 | 402 | 48 | 255 | 26 | 26 | 170 | 435 | 6,5 |
| VC-355 | 355 | 500 | 49 | 400 | 32 | 32 | 420 | 533 | 8,5 |
* Размеры F, G и J в случае комплектации вентилятора кронштейном.
** Отверстие в кронштейне (J) под крепление для: VC-100...315 вертикально; VC-355 горизонтально.
Технические характеристики
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Производительность, м3/ч |
Давление, Па |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости* |
|
VC-100 |
220 |
1 |
230 |
262 |
0,07 |
0,3 |
2500 |
2,9 |
СРМ 500W |
|
VC-125 |
360 |
269 |
0,07 |
0,3 |
2400 |
3,0 |
|||
|
VC-160 |
700 |
371 |
0,115 |
0,5 |
2550 |
4,55 |
|||
|
VC-200 |
850 |
462 |
0,150 |
0,7 |
2600 |
5,25 |
|||
|
VC-250 |
1080 |
526 |
0,20 |
0,9 |
2500 |
5,7 |
|||
|
VC-315 |
1670 |
684 |
0,28 |
1,3 |
2500 |
7,2 |
|||
|
VC-355 |
2000 |
390 |
0,21 |
0,93 |
1400 |
12,15 |
* Подробная информация по регуляторам скорости представлена в разделе «Приборы автоматики»
Аэродинамические характеристики
Акустические характеристики
|
Модель |
Зона измерения |
Общий, дБА |
УMEGAVENTSь звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VC-100 |
в канал |
71 |
57 |
60 |
69 |
65 |
59 |
55 |
48 |
41 |
|
к окружению |
55 |
39 |
41 |
42 |
48 |
52 |
47 |
37 |
30 |
|
|
VC-125 |
в канал |
70 |
60 |
60 |
67 |
64 |
58 |
57 |
51 |
51 |
|
к окружению |
51 |
38 |
42 |
38 |
45 |
40 |
44 |
39 |
40 |
|
|
VC-160 |
в канал |
74 |
52 |
60 |
67 |
71 |
65 |
62 |
60 |
50 |
|
к окружению |
59 |
29 |
38 |
37 |
56 |
55 |
49 |
47 |
37 |
|
|
VC-200 |
в канал |
73 |
56 |
59 |
67 |
67 |
66 |
64 |
60 |
53 |
|
к окружению |
58 |
41 |
37 |
43 |
48 |
56 |
48 |
43 |
36 |
|
|
VC-250 |
в канал |
74 |
54 |
60 |
67 |
66 |
67 |
67 |
63 |
55 |
|
к окружению |
53 |
39 |
32 |
35 |
46 |
49 |
48 |
44 |
32 |
|
|
VC-315 |
в канал |
77 |
56 |
59 |
67 |
67 |
71 |
72 |
68 |
66 |
|
к окружению |
56 |
35 |
24 |
34 |
43 |
50 |
53 |
48 |
41 |
|
|
VC-355 |
в канал |
80 |
56 |
69 |
70 |
75 |
74 |
72 |
70 |
68 |
|
к окружению |
60 |
32 |
32 |
39 |
59 |
49 |
48 |
49 |
40 |
|
Электрические схемы подключения
Схема подключения регуляторов скорости к вентилятору на 220 В
Пример обозначения:
Вентилятор канальный круглый VС –100
где: VС – серия канального вентилятора;
100 – типоразмер (от 100 до 355).
