Вентиляторный агрегат ВАК
Компания MEGAVENTS предлагает купить Вентиляторы крышные подпора воздуха серии ВОП в Кыргызстане по выгодной цене. Приглашаем посетить наш офис по адресу: Позвоните по +996 500 53-53-53, наши специалисты ответят на все ваши вопросы.
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
- Крыша вентилятора выполнена из оцинкованной стали
- Конструкция вентилятора строится на базе вентилятора ВО
- Защита от попадания осадков
- Категория размещения 1 по ГОСТ 15150
- Климатическое исполнение У (от -40°С до +40°С)
- Максимальная температура перемещаемого воздуха и других газовых смесей до +40ºС

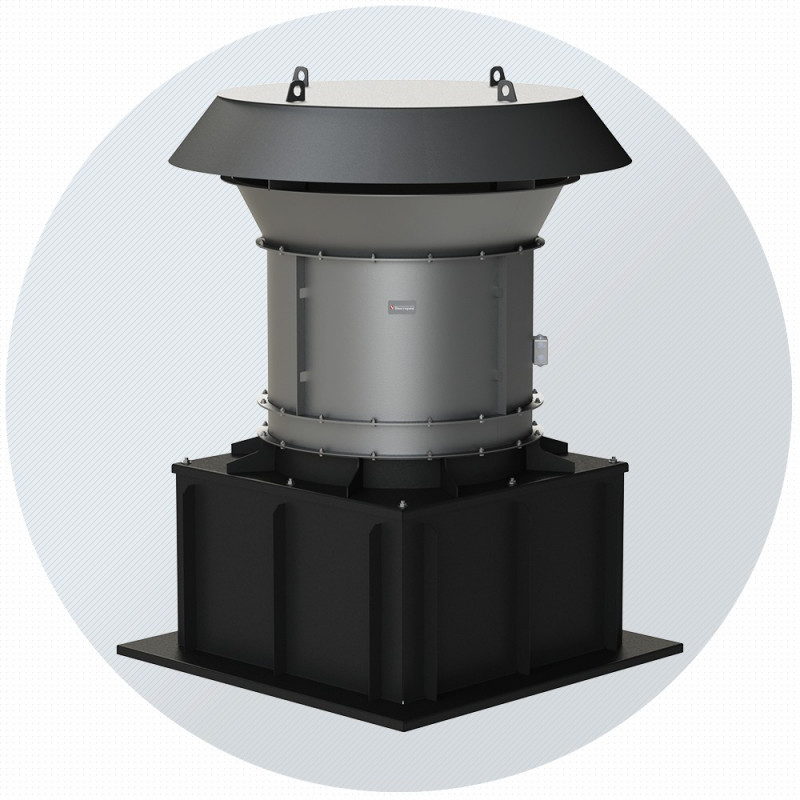

Вентилятор крышный подпора воздуха серии ВОП предназначен для подачи воздуха в обслуживаемые помещения, шахты лифтов, лестничные клетки, тамбур-шлюзы, для предотвращения проникновения продуктов горения на пути эвакуации людей. Устанавливаются на кровле зданий на стаканы монтажные типа СМ.
Характеристики
Габаритные и присоединительные размеры ВОП
|
Модель |
Типоразмер двигателя АИР |
А |
H max |
D1 |
D2 |
d |
n |
|
ВОП №4,0 |
63-80 |
685 |
618 |
400 |
434 |
11 |
8 |
|
ВОП №4,5 |
63-80 |
730 |
618 |
450 |
479 |
11 |
8 |
|
90 |
708 |
||||||
|
ВОП №5,0 |
63-80 |
785 |
618 |
500 |
534 |
11 |
16 |
|
90-100 |
708 |
||||||
|
ВОП №5,6 |
63-80 |
840 |
618 |
560 |
589 |
11 |
16 |
|
90-100 |
708 |
||||||
|
112 |
783 |
||||||
|
ВОП №6,3 |
71-80 |
916 |
709 |
630 |
665 |
11 |
16 |
|
90-100 |
799 |
||||||
|
112 |
874 |
||||||
|
ВОП №7,1 |
71-80 |
990 |
709 |
710 |
739 |
11 |
16 |
|
90-100 |
799 |
||||||
|
112 |
874 |
||||||
|
132 |
949 |
||||||
|
ВОП №8,0 |
71-80 |
1080 |
709 |
800 |
829 |
11 |
16 |
|
90-100 |
799 |
||||||
|
112 |
874 |
||||||
|
132 |
949 |
||||||
|
160 |
1089 |
||||||
|
ВОП №9,0 |
71-80 |
1189 |
709 |
900 |
938 |
11 |
16 |
|
90-100 |
799 |
||||||
|
112 |
874 |
||||||
|
132 |
949 |
||||||
|
160 |
1089 |
||||||
|
ВОП №10,0 |
80 |
1281 |
709 |
1000 |
1030 |
11 |
16 |
|
90-100 |
799 |
||||||
|
112 |
874 |
||||||
|
132 |
949 |
||||||
|
160 |
1089 |
||||||
|
180 |
1179 |
||||||
|
ВОП №11,2 |
80 |
1413 |
709 |
1120 |
1164 |
11 |
16 |
|
90-100 |
799 |
||||||
|
112 |
874 |
||||||
|
132 |
949 |
||||||
|
160 |
1089 |
||||||
|
180 |
1179 |
||||||
|
200 |
1239 |
||||||
|
ВОП №12,5 |
90-100 |
1531 |
799 |
1250 |
1280 |
11 |
16 |
|
112 |
874 |
||||||
|
132 |
949 |
||||||
|
160 |
1089 |
||||||
|
180 |
1179 |
||||||
|
200 |
1239 |
||||||
|
250 |
1339 |
Электрическая схема подключения вентилятора в сеть 380 В
Электрическая схема подключения вентиляторов мощностью до 11 кВт
Электрическая схема подключения вентиляторов мощностью от 15 кВт
Пример обозначения:
Вентилятор осевой ВОП №9,0-О-А9,0/370-2,2/1000/380
где: ВОП – серия крышного вентилятора подпора воздуха на базе вентилятора ВО;
9,0 - типоразмер вентилятора (диаметр колеса в дециметрах);
О – исполнение вентилятора (общепромышленное исполнение);
А9,0/370 – параметры рабочего колеса:
А – код производителя;
9,0 - диаметр рабочего колеса (дм);
370 – порядковый номер колеса серии;
2,2 – мощность электродвигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин;
380 – напряжение питания электродвигателя, В.
