Компактные приточно-вытяжные установки с рекуперацией тепла RWC

ГлавнаяКаталог продукции → → Компактные приточно-вытяжные установки с рекуперацией тепла RWC

Компания MEGAVENTS предлагает купить Компактные приточно-вытяжные установки с рекуперацией тепла RWC в Кыргызстане по выгодной цене. Приглашаем посетить наш офис по адресу: Позвоните по +996 500 53-53-53, наши специалисты ответят на все ваши вопросы.

Компактные приточно-вытяжные установки с рекуперацией тепла RWC.pdf
872.52 КБ , 15.12.2021 Скачать

Общие сведения

Компактные приточно-вытяжные установки с рекуперацией RWC предназначены для улучшения качества воздуха в закрытых помещениях и одновременного сбережения тепловой энергии. Установки полностью отвечают современным требованиям воздухообмена на рабочих местах и в жилых помещениях.

Установки RWC рекомендуется применять в общественных и жилых зданиях. Установки предназначены для эксплуатации только в помещении при температуре окружающей среды от 0 °С до +45 °С. Температура перемещаемой среды без использования преднагрева от -20 °С до +45 °С.

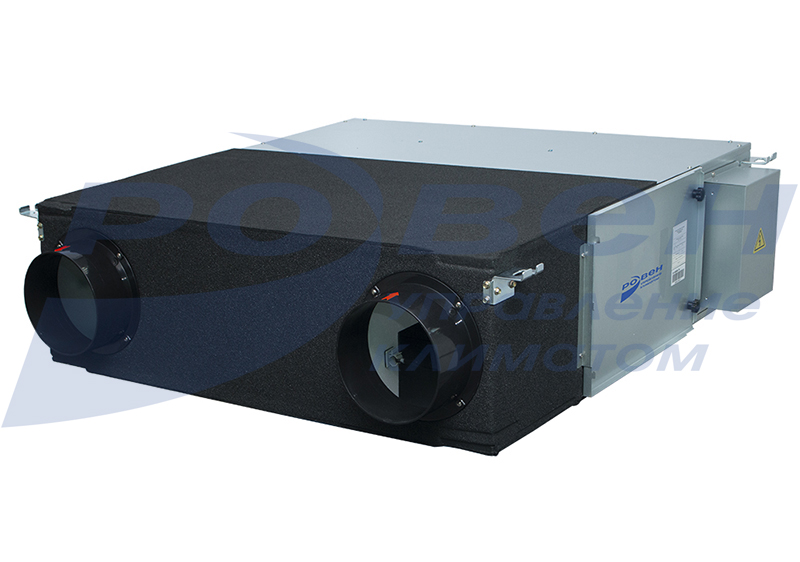

Приточно-вытяжная установка RWC состоит из корпуса, центробежного вентилятора, рекуператора, фильтра (класс фильтрации EU3), блока управления и проводного пульта управления с LCD (ЖК-дисплеем). Электрический нагреватель входит в комплект поставки (встроенный для моделей RWC-250-HE ~ RWC-500-HE и выносной для RWC-600-HE-AH ~ RWC-1200-HE-AH).

Корпус RWC изготовлен из гальванизированной стали с толщиной панелей 20 мм.

Монтаж установки осуществляется горизонтально под потолком (и вертикально на стене).

Главное преимущество приточно-вытяжной установки RWC компактность, удобство и скорость монтажа, в ограниченном пространстве помещения. В компактном корпусе данной установки собраны все основные элементы полноценной системы вентиляции. При этом конструктивные особенности установки позволяют сохранять высокие показатели эффективности и производительности:

  • высокая эффективность рекуперации тепла до 74%
  • эффективное потребление тепловой энергии
  • установка оснащена нагревателем
  • встроенная автоматика и проводной пульт дистанционного управления
  • есть возможность программирования недельного таймера
  • интеграция в систему "умный дом" по протоколу ModBus RS-485

Характеристики

Габаритные и присоединительные размеры RWC, мм

RWC чертеж.jpg

Модель

A

В

С

D

E

F

G

H

I

ØM

RWC-250-HE

670

885

720

815

1075

342

112

270

784

150

RWC-350-HE

810

885

860

815

1075

482

112

270

924

150

RWC-400-HE

RWC-500-HE

997

966

1045

905

1130

728

138

312

1106

200

RWC-600-HE-AH

RWC-800-HE-AH

885

1322

936

1252

1488

430

172

396

995

250

RWC-1000-HE-AH

1132

1322

1186

1252

1488

681

172

396

1246

250

RWC-1200-HE-AH

1132

1322

1186

1252

1488

681

172

396

1246

250

 * Размер С/2 это минимальный размер для зоны доступа при обслуживании установки.

Технические характеристики RWC

Модель

RWC-250-HE

RWC-350-HE

RWC-400-HE

RWC-500-HE

RWC-600-HE-AH

RWC-800-HE-AH

RWC-1000-HE-AH

RWC-1200-HE-AH

Электропитание RWC, В-Ф-Гц

220 - 1 - 50

Электропитание внешнего (дополнительного) электронагревателя, В-Ф-Гц

-

380 -3 - 50

Охлаждение

Эффективность теплопереноса, %

68/69/71

67/69/72

68/69/72

67/68/71

67/68/71

68/69/73

68/69/73

62/65/69

Энтальпия теплопереноса, %

51/53/55

51/53/55

51/53/55

51/53/55

51/53/55

51/53/55

51/53/55

48/49/52

Обогрев

Эффективность теплопереноса, %

75/76/77

73/75/77

74/75/77

73/74/76

73/74/76

74/75/77

74/75/77

70/71/73

Энтальпия теплопереноса, %

57/58/60

56/59/60

56/59/60

56/59/60

56/59/60

58/59/60

56/59/60

51/52/55

Мощность электронагревателей, кВт

2

3

3

4

5

6

7

7,5

Потребляемая мощность, кВт

2,21

3,28

3,3

4,38

5,4

6,64

7,9

8,46

Двигатель вентилятора внутреннего блока

Модель

YSK35-4

YSK55-4

YSK55-4

YSK70-4

YSK70-4

YSK110-4

YSK120-4

YSK130-4

Изоляционный класс

B

B

B

B

B

B

B

B

Класс безопасности

I

I

I

I

I

I

I

I

Энергопотребление, Вт

105

140

150

190

200

320

450

480

Номинальный ток, A

0,48

0,65

0,7

0,88

0,91

1,46

2,1

2,3

Конденсатор, мкФ

1,5

3

3

3

3

6

10

10

Скорость, об/мин

1050

1120

1150

1050

1100

1200

1200

1230

Вентилятор внутреннего блока

Материал

ABS

ABS

ABS

ABS

ABS

ABS

ABS

ABS

Тип

Центробежный

Диаметр, мм

192

192

192

230

230

246

246

246

Высота, мм

97

97

97

110

110

203

203

203

Производительность по воздухопотоку, м3

250/200/150

350/280/220

400/350/270

500/420/330

600/500/360

800/700/625

1000/780/650

1200/800/670

Давление на выходеиз RWC, Па

85

90

90

100

100

150

150

150

УMEGAVENTSь звукового давления, дБ(A)

35/33/31

36/34/31

37/35/32

38/35/32

39/36/32

41/37/33

41/37/33

42/37/33

Внутренний блок

Размеры без упаковки, мм

1075 x 784 x 270

1075 x 924 x 270

1075 x 924 x 270

1130 x 1106 x 312

1130 x 1106 x 312

1488 x 995 x 396

1488 x 1246 x 396

1488 x 1246 x 396

Размеры с упаковкой, мм

1125 x 830 x 386

1125 x 985 x 345

1125 x 985 x 345

1190 x 1150 x 386

1190 x 1150 x 386

1545 x 1045 x 470

1545 x 1300 x 470

1545 x 1300 x 470

Вес нетто / брутто, кг

33/ 35

38/ 40

39/ 41

54/ 56

55/ 57

74/ 76

89/ 91

89/ 91

Сечение кабелей

Электропитание, мм2

3×2,5

3×2,5

3×4,0

3×4,0

4×2,5 + 1×4,0 (N)

5×2,5 + 1×4,0 (N)

5×4,0 +
1×6,0 (N)

5×4,0 +
1×6,0 (N)

Сигнальный экранированнный, мм2

3×0,75

3×0,75

3×0,75

3×0,75

3×0,75

3×0,75

3×0,75

3×0,75

Свежий воздух

Диаметр воздуховода, мм

150

150

150

200

200

250

250

250

Давление на входе в RWC, Па

20

20

20

20

20

20

20

20

Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уMEGAVENTSь шума - на расстоянии 1,5 м от RWC при внешнем давлении 0 Па. Производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.

Сменные кассеты для приточно-вытяжных установок RWC

Наименование приточно-вытяжной установки Модель сменной кассеты*
RWC-250-HE Фильтр воздушный RWC-250-GLW0025
RWC-350-HE Фильтр воздушный RWC-350/400-GLW0035
RWC-400-HE
RWC-500-HE Фильтр воздушный RWC-500-GLW0050
RWC-600-HE-AH Фильтр воздушный RWC-600-GLW0060
RWC-800-HE-AH Фильтр воздушный RWC-800-GLW0080
RWC-1000-HE-AH Фильтр воздушный RWC-1000/1200-GLW0100
RWC-1200-HE-AH

* К одной приточно-вытяжной установке RWC необходим комплект из 2х сменных кассет

Аэродинамические характеристики RWC

RWC приточка аэродинамика 1.jpg

RWC приточка аэродинамика 2.jpg

RWC приточка аэродинамика 3.jpg

RWC приточка аэродинамика 4.jpg

Электрические схемы подключения RWC

RWC-250-HЕ ... RWC-500-HE

RWC приточка схемы RWC-250-HЕ-RWC-500-HE.jpg

RWC-600-HE-AH ... RWC-1200-HE-AH

RWC приточка схемы RWC-600-HE-AH-RWC-1200-HE-AH.jpg

Пояснения к схеме подключения:

  • Провода, обозначенные на схеме пунктирными линиями, должны быть проложены специалистами по электромонтажу.

  • После завершения электромонтажных работ тщательно проверьте, не допущены ли ошибки.

  • Рекомендуется использовать защитный автомат питания с расстоянием более 3 мм между размыкающими контактами и номинальным током больше 10 А.

  • Рекомендуется использовать электропровод в ПВХ-изоляции с толщиной 1,38 мм и 1,78 мм для проводов диаметром 1,5 мм2 и 2,5 мм2 соответственно.

Подключение электрокалориферов:

  • В установкаx RWC-250-HЕ - RWC-500-HE для эффективной работы в зимний период могут использоваться внешние электрокалориферы, которые обеспечивают нагрев воздуха, который подается с улицы, до температуры -20 °С. Дальнейший обогрев потока воздуха в приточном канале обеспечивается за счет использования рекуператора и дополнительного нагревателя, встроенного в RWC, либо выполненного в виде отдельного блока для RWC-600-HE-AH - RWC-1200-HE-AH.

  • Внешние электрокалориферы RWC-600-HE-AH - RWC-1200-HE-AH являются устройствами с независимым электропитанием (380 В, 3 фазы), но при этом управление включением этих устройств организовано через схему управления ПВУ. При подключении электрокалориферов строго соблюдайте схемы подключения, приведенные на этой странице. Также необходимо использовать медные электропровода соответствующего сечения.

Рекомендации подключения электротэнов для моделей RWC-600-HE-AH - RWC-1200-HE-AH

Модель

Мощность электротэна, кВт

Сечение кабеля питания, мм2

Расчетная сила тока, А

RWC-600-HE-AH

5

2,5

6

RWC-800-HE-AH

6

2,5

9,2

RWC-1000-HE-AH

7

4

10,6

RWC-1200-HE-AH

7,5

4

11,4

Размеры внешнего электронагревателя (для моделей RWC-600-НЕ-AH - RWC-1200-НЕ-AH)

Модель RWC-HE-AH установки

Габариты и масса дополнительных электрических нагревателей

RWC-600-НЕ-НА

RWC-800-НЕ-НА

RWC-1000-НЕ-НА

RWC-1200-НЕ-НА

Размеры (Ш×Г×В), мм

780×430×335

780×430×335

875×440×335

875×440×335

Масса, кг

11,5

11,5

12,5

12,5

Пример обозначения:

Компактная приточно-вытяжная установка с рекуперацией тепла RWC-250-HE
                     где:   RWC – название приточно-вытяжной установки;
                              250 – типоразмер (производительность по воздухопотоку);
                              HE – нагреватель электрический.

Компактная приточно-вытяжная установка с рекуперацией тепла RWC-600-HE-АН
                     где:   RWC – название приточно-вытяжной установки;
                              600 – типоразмер (производительность по воздухопотоку);
                              HE – нагреватель электрический;
                              АН – внешний электронагреватель.
