Клапаны противопожарные типа ОЗ
Компания MEGAVENTS предлагает купить Клапаны противопожарные типа ОЗ в Кыргызстане по выгодной цене. Приглашаем посетить наш офис по адресу: Позвоните по +996 500 53-53-53, наши специалисты ответят на все ваши вопросы.
Клапан противопожарный ОЗ изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ).
Клапан противопожарный с нормально открытой заслонкой предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
Клапан противопожарный с нормально закрытой заслонкой (НЗ) предназначен для открывания проемов при срабатывании пожарной сигнализации. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов. Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, НПБ 241-97 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
Пределы огнестойкости клапанов
|
Обозначение клапана |
Предел огнестойкости |
|
|
в режиме нормально открытого (НО) |
в режиме нормально закрытого (НЗ) |
|
|
ОЗ-60 |
EI 60 |
EI 60 |
|
ОЗ-90 |
EI 90 |
EI 90 |
|
ОЗ-120 |
EI 120 |
EI 120 |
|
ОЗ-180 |
EI 180 |
EI 180 |
Примечание:
Потеря целостности (E) проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
Потеря теплоизолирующей способности (I) характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
Клапаны в режиме НО комплектуются электромеханическими с возвратной пружиной или электромагнитыми приводами; в режиме НЗ - только реверсивными или электромагнитными приводами.
Клапан состоит из корпуса, заслонки, привода. Выпускается прямоугольного (квадратного) или круглого сечения.
Клапан работоспособен в пространственной ориентации, указанной в «Схемах установки клапанов».
Клапан ОЗ изготавливается из оцинкованной стали.
Конструкции клапанов изготавливаются:
1) односекционные;
2) двухсекционные.
Между секциями клапанов проложен огнеупорный материал, выполняющий роль температурного шва.
Клапаны прямоугольного сечения имеют присоединительные фланцы на торцевых поверхностях, клапаны круглого сечения имеют ниппельное соединение. По отдельному запросу рассматривается возможность изготовления клапанов круглого сечения с фланцевым соединением (указать данную информацию в номенклатуре).
Клапан может комплектоваться следующими типами приводов:
- электромеханический с возвратной пружиной MEGAVENTS/Siemens (М).
- электрический реверсивный MEGAVENTS/Siemens (Р).
- электромагнитный (ЭМ).
Характеристики
Способы управления заслонкой клапана ОЗ:
|
Тип привода |
Способ перевода заслонки |
Механизм перевода заслонки |
Принцип срабатывания привода |
||
|
Из исходного положения в рабочее |
из рабочего положения в исходное (многократное использование) |
В рабочее положение |
В исходное положение |
||
|
М |
-автоматический, по сигналам пожарной автоматики; -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана |
-дистанционный с пульта управления -вручную |
возвратная пружина |
электро-двигатель |
отключение питающего напряжения |
|
Р |
-автоматический, по сигналам пожарной автоматики -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана |
-дистанционный с пульта управления -вручную |
электро-двигатель |
электро-двигатель |
подача напряжения на соответствующие клеммы питания привода |
|
ЭМ |
-автоматический, по сигналам пожарной автоматики -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана |
-вручную |
возвратная пружина |
- |
подача напряжения на электромагнит* |
* Подача напряжения на катушку электромагнита не более 1 минуты по требованиям производителя.
Для 0 исполнения клапана (клапан изготовлен не в виде кассет) электропривод устанавливается только по высоте клапана (H). Для кассетного исполнения клапанов - расположение электроприводов указано в разделах «Виды кассетного исполнения».
Высота клапана (H) не может быть больше ширины (L).
Габаритные и присоединительные размеры
Минимальный размер прямоугольного клапана: для ОЗ-60 и ОЗ-90 – 100х100 мм, для ОЗ-120 – 150х150 мм, для ОЗ-180 – 200х200 мм, далее с шагом 50мм учитывая, что сторона L всегда не меньше стороны H. Максимальный размер – 1500х1000 мм. Клапаны размером свыше максимального изготавливаются в виде объединенных кассет, при этом меньшая сторона такого клапана не должна превышать 1000 мм.
Минимальный диаметр круглого клапана с электромеханическим и электромагнитным приводом - 100 мм.

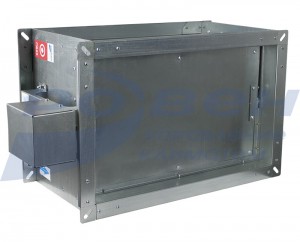

Клапан прямоугольного сечения ОЗ-60 с пределом огнестойкости НО (El 60), НЗ (El 60):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом
Вылет заслонки за корпус клапана прямоугольного сечения:
|
H, мм |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
|
B, мм |
0 |
0 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
400 |
425 |
|
B1, мм |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
15 |
40 |
65 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
265 |
Виды кассетного исполнения клапанов ОЗ-60
Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов из оцинкованной стали ОЗ-60, м2
Значение коэффициентов местного сопротивления ε прямоугольных клапанов из оцинкованной стали ОЗ-60 в зависимости от сечения клапана
Масса клапанов ОЗ-60 прямоугольного сечения из оцинкованной стали, кг

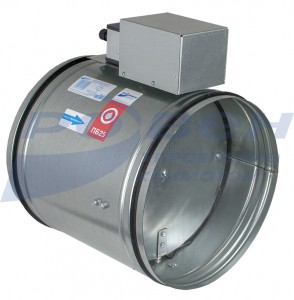

Клапан круглого сечения ОЗ-60 с пределом огнестойкости НО (El 60), НЗ (El 60):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом
1 - электромеханический/реверсивный привод или электромагнитный привод;
2 - корпус клапана;
3 - заслонка.
D - диаметр клапана, мм.
D1 - диаметр расположения присоединительных отверстий.
Длина клапанов C=312 мм.
Вылет заслонки за корпус клапана круглого сечения:
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
D1, мм |
125 |
150 |
170 |
185 |
200 |
235 |
255 |
290 |
310 |
350 |
385 |
435 |
480 |
535 |
590 |
|
B, мм |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0,5 |
14,5 |
32 |
52 |
74,5 |
99,5 |
124,5 |
154,5 |
|
B1, мм |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1,5 |
23,5 |
48,5 |
78,5 |
Значение коэффициентов местного сопротивления ε круглых клапанов из оцинкованной стали ОЗ-60 в зависимости от сечения клапана
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
ε |
1,88 |
1,6 |
1,42 |
1,16 |
0,89 |
0,7 |
0,5 |
0,39 |
0,29 |
0,24 |
0,19 |
0,16 |
0,14 |
0,12 |
0,1 |
Масса канальных клапанов с реверсивным приводом снаружи ОЗ-60-НЗ круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
М, кг |
3,5 |
3,8 |
4,1 |
4,3 |
4,6 |
4,9 |
5,3 |
5,8 |
6,3 |
7,0 |
7,9 |
9,0 |
10,3 |
11,7 |
13,6 |
Масса канальных клапанов с электромеханическим приводом снаружи ОЗ-60-НО круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
М, кг |
2,9 |
3,2 |
3,4 |
3,7 |
4,1 |
4,4 |
4,9 |
5,3 |
6,0 |
6,8 |
7,8 |
9,1 |
10,6 |
12,3 |
14,5 |
Масса канальных клапанов с электромагнитным приводом снаружи ОЗ-60-НЗ круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
М, кг |
4,5 |
4,7 |
5,0 |
5,2 |
5,5 |
5,8 |
6,2 |
6,7 |
7,2 |
7,9 |
8,8 |
9,9 |
11,2 |
12,6 |
14,4 |
Масса канальных клапанов с электромагнитным приводом снаружи ОЗ-60-НО круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
М, кг |
4,5 |
4,8 |
5,1 |
5,3 |
5,7 |
6,0 |
6,5 |
7,0 |
7,6 |
8,4 |
9,4 |
10,7 |
12,3 |
13,9 |
16,1 |
Клапан прямоугольного сечения ОЗ-90 с пределом огнестойкости НО (El 90), НЗ (El 90):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом
Вылет заслонки за корпус клапана прямоугольного сечения:
|
H, мм |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
|
B, мм |
0 |
0 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
400 |
425 |
|
B1, мм |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
15 |
40 |
65 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
265 |
Виды кассетного исполнения клапанов ОЗ-90
Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов из оцинкованной стали ОЗ-90, м2
Значение коэффициентов местного сопротивления ε прямоугольных клапанов из оцинкованной стали ОЗ-90 в зависимости от сечения клапана
Масса клапанов ОЗ-90 прямоугольного сечения из оцинкованной стали, кг
Клапан круглого сечения ОЗ-90 с пределом огнестойкости НО (El 90), НЗ (El 90):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом
1 - электромеханический/реверсивный привод или электромагнитный привод;
2 - корпус клапана;
3 - заслонка.
D - диаметр клапана, мм.
D1 - диаметр расположения присоединительных отверстий.
L - длина клапана, мм.
Длина клапанов С=455 мм.
Вылет заслонки за корпус клапана круглого сечения:
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
D1, мм |
125 |
150 |
170 |
180 |
200 |
235 |
255 |
290 |
310 |
350 |
385 |
435 |
480 |
535 |
590 |
665 |
740 |
830 |
|
B, мм |
0 |
0 |
0 |
0 |
0 |
0 |
7,5 |
20 |
40 |
52,5 |
72,5 |
95 |
120 |
145 |
175 |
210 |
250 |
295 |
|
B1, мм |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
40 |
Типоразмерный ряд и значения площади живого сечения круглых клапанов из оцинкованной стали ОЗ-90, м2
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
F, м2 |
0,006 |
0,01 |
0,013 |
0,017 |
0,022 |
0,027 |
0,035 |
0,044 |
0,053 |
0,071 |
0,091 |
0,12 |
0,15 |
0,19 |
0,23 |
0,3 |
0,38 |
0,48 |
Значение коэффициентов местного сопротивления ε круглых клапанов из оцинкованной стали ОЗ-90 в зависимости от сечения клапана
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
ε |
3,5 |
2,8 |
2,1 |
1,56 |
1,23 |
1,01 |
0,57 |
0,4 |
0,35 |
0,25 |
0,2 |
0,17 |
0,15 |
0,13 |
0,11 |
0,11 |
0,08 |
0,06 |
Масса канальных клапанов с реверсивным приводом снаружи ОЗ-90-НЗ круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
М, кг |
4,8 |
5,3 |
5,7 |
6,2 |
6,7 |
7,2 |
7,8 |
8,4 |
9,3 |
10,3 |
11,5 |
13,1 |
14,8 |
16,9 |
19,3 |
Масса канальных клапанов с электромеханическим приводом снаружи ОЗ-90-НО круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
М, кг |
4,2 |
4,8 |
5,1 |
5,7 |
6,3 |
6,8 |
7,6 |
8,3 |
9,4 |
10,6 |
12,1 |
14,1 |
16,3 |
18,9 |
22,0 |
Масса канальных клапанов с электромагнитным приводом снаружи ОЗ-90-НЗ круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
М, кг |
5,7 |
6,3 |
6,6 |
7,1 |
7,6 |
8,1 |
8,7 |
9,4 |
10,2 |
11,3 |
12,5 |
14,0 |
15,7 |
17,8 |
20,2 |
Масса канальных клапанов с электромагнитным приводом снаружи ОЗ-90-НО круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
|
М, кг |
5,8 |
6,4 |
6,7 |
7,3 |
7,9 |
8,5 |
9,2 |
10,0 |
11,0 |
12,2 |
13,7 |
15,7 |
17,8 |
20,5 |
23,6 |
Клапан прямоугольного сечения ОЗ-120 с пределом огнестойкости в режиме НО (El 120), в режиме НЗ (EI 120):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом
Зависимость длины клапана от высоты:
|
Н, мм |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
|
C, мм |
370 |
370 |
370 |
370 |
405 |
430 |
480 |
530 |
580 |
630 |
680 |
730 |
780 |
830 |
880 |
930 |
980 |
1030 |
Виды кассетного исполнения клапанов ОЗ-120
Типоразмерный ряд и значения площади живого сечения клапанов из оцинкованной стали ОЗ-120 прямоугольного сечения, м2
Значение коэффициентов местного сопротивления ε прямоугольных клапанов из оцинкованной стали ОЗ-120 в зависимости от сечения клапана
Масса клапанов ОЗ-120 прямоугольного сечения из оцинкованной стали, кг
Клапан круглого сечения ОЗ-120 с пределом огнестойкости в режиме НО (El 120), в режиме НЗ (EI 120):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом
1 - электромеханический/реверсивный привод или электромагнитный привод;
2 - корпус клапана;
3 - заслонка.
D - диаметр клапана, мм.
D1 - диаметр расположения присоединительных отверстий.
L - длина клапана, мм.
Длина клапанов С=455 мм.
Вылет заслонки за корпус клапана круглого сечения:
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
D1, мм |
125 |
150 |
170 |
180 |
200 |
235 |
255 |
290 |
310 |
350 |
385 |
435 |
480 |
535 |
590 |
665 |
740 |
830 |
|
B, мм |
0 |
0 |
0 |
0 |
0 |
0 |
7,5 |
20 |
40 |
52,5 |
72,5 |
95 |
120 |
145 |
175 |
210 |
250 |
295 |
|
B1, мм |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
40 |
Типоразмерный ряд и значения площади живого сечения круглых клапанов из оцинкованной стали ОЗ-120, м2
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
F, м2 |
0,006 |
0,01 |
0,013 |
0,017 |
0,022 |
0,027 |
0,035 |
0,044 |
0,053 |
0,071 |
0,091 |
0,12 |
0,15 |
0,19 |
0,23 |
0,3 |
0,38 |
0,48 |
Значение коэффициентов местного сопротивления ε круглых клапанов из оцинкованной стали ОЗ-120 в зависимости от сечения клапана
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
ε |
3,5 |
2,8 |
2,1 |
1,56 |
1,23 |
1,01 |
0,57 |
0,4 |
0,35 |
0,25 |
0,2 |
0,17 |
0,15 |
0,13 |
0,11 |
0,11 |
0,08 |
0,06 |
Масса канальных клапанов с реверсивным приводом снаружи ОЗ-120-НЗ круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
М, кг |
4,8 |
5,3 |
5,7 |
6,1 |
6,7 |
7,2 |
7,8 |
8,4 |
9,3 |
10,3 |
11,5 |
13,1 |
14,8 |
16,9 |
19,3 |
22,2 |
25,9 |
30,4 |
Масса канальных клапанов с электромеханическим приводом снаружи ОЗ-120-НО круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
М, кг |
4,2 |
4,8 |
5,4 |
5,8 |
6,2 |
7,0 |
7,8 |
8,6 |
9,7 |
11,1 |
12,7 |
14,9 |
17,3 |
20,9 |
24,3 |
28,7 |
34,2 |
40,9 |
Масса канальных клапанов с электромагнитным приводом снаружи ОЗ-120-НЗ круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
М, кг |
5,7 |
6,2 |
6,6 |
7,0 |
7,6 |
8,0 |
8,7 |
9,3 |
10,1 |
11,2 |
12,4 |
13,9 |
15,7 |
17,7 |
20,1 |
23,1 |
26,8 |
31,2 |
Масса канальных клапанов с электромагнитным приводом снаружи ОЗ-120-НО круглого сечения из оцинкованной стали, кг
|
D, мм |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
М, кг |
5,8 |
6,3 |
6,9 |
7,3 |
7,6 |
8,6 |
9,4 |
10,2 |
11,3 |
12,7 |
14,3 |
16,5 |
18,9 |
21,8 |
25,2 |
29,5 |
35 |
41,8 |
Клапан прямоугольного сечения ОЗ-180 с пределом огнестойкости в режиме НО (El 180), в режиме НЗ (EI 180):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом
Вылет заслонки за корпус клапана прямоугольного сечения:
|
H, мм |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
|
B, мм |
0 |
0 |
0 |
0 |
0 |
20 |
45 |
70 |
95 |
120 |
145 |
170 |
195 |
220 |
245 |
270 |
295 |
|
B1, мм |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
10 |
35 |
60 |
85 |
110 |
135 |
160 |
185 |
210 |
235 |
Виды кассетного исполнения клапанов ОЗ-180
Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов из оцинкованной стали ОЗ-180, м2
Значение коэффициентов местного сопротивления ε прямоугольных клапанов из оцинкованной стали ОЗ-180 в зависимости от сечения клапана
Масса клапанов ОЗ-180 прямоугольного сечения из оцинкованной стали, кг
Характеристики электромагнитного привода и приводов производства MEGAVENTS
|
Характеристика |
Электро-магнитный |
Электромеханический MEGAVENTS |
Реверсивный MEGAVENTS |
|||||
|
RLF03-24S |
RLF03-220S |
RLF05-24S |
RLF05-220S |
RLE10- 24S |
RLE10- 220S |
|||
|
Время поворота, с, не более |
2 |
35 |
35 |
70 |
70 |
30 |
30 |
|
|
Крутящий момент, Нм |
- |
3 |
3 |
5 |
5 |
10 |
10 |
|
|
Напряжение электропитания привода, В |
24/220 |
~24±10% |
~230±10% |
~24±10% |
~230±10% |
24 |
220 |
|
|
Потребляемая мощность, Вт |
во время вращения |
70 |
7,0 |
4,2 |
7,0 |
4,2 |
7,2 |
4,2 |
|
в состоянии покоя |
- |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
|
Рабочая температура, °С |
-30...+50 |
-20..+50 |
-20..+50 |
-20..+50 |
-20..+50 |
-20..+50 |
-20..+50 |
|
|
Степень защиты |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
|
|
Вес, кг |
1,5 |
1,8 |
1,9 |
1,8 |
1,9 |
1,8 |
1,9 |
|
Характеристики приводов производства Siemens
|
Характеристика |
Электромеханический Siemens |
Реверсивный Siemens |
|||||
|
GNA126.1E/12 |
GNA326.1E/12 |
GGA126.1E/12 |
GGA326.1E/12 |
GEB146.1E |
GEB346.1E |
||
|
Время поворота, с, не более |
90 |
90 |
90 |
90 |
150 |
150 |
|
|
Крутящий момент, Нм |
7 |
7 |
18 |
18 |
20 |
20 |
|
|
Напряжение электропитания привода, В |
24 |
220 |
24 |
220 |
24 |
220 |
|
|
Потребляемая мощность, Вт |
во время вращения |
3,5 |
4,5 |
5 |
6 |
1,1 |
1,6 |
|
в состоянии покоя |
2,0 |
3,5 |
3 |
4 |
0,5 |
0,9 |
|
|
Рабочая температура, °С |
-32...+50 |
-32...+50 |
-32...+50 |
-32...+50 |
-32...+50 |
-32...+50 |
|
|
Степень защиты |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
|
|
Вес, кг |
1,2 |
1,3 |
2,3 |
2,6 |
1,0 |
1,1 |
|
Схемы установки клапанов
Электрические схемы подключения ОЗ
Электромеханический привод MEGAVENTS
Электрический реверсивный привод MEGAVENTS
Электрический реверсивный привод Siemens
Электомеханический привод Siemens
Электромагнитный привод
Расшифровка обозначений на схемах подключения приводов:
L (3) - Вход питания 230В или 24В (в зависимости от типа привода);
Y1 (6) - Управляющий сигнал переменного тока, направление вращение по часовой стрелке;
Y2 (7) - Управляющий сигнал переменного тока, направление вращение против часовой стрелки;
N (4) - Нейтраль;
S1 (Q11) - Вход переключателя А ;
S4 (Q21) - Вход переключателя В;
S2 (Q12) - Выход переключателя А, нормально замкнутый;
S3 (Q14) - Выход переключателя А, нормально открытый; S5 (Q22) - Выход переключателя В, нормально замкнутый;
S6 (Q24) - Выход переключателя В, нормально открытый.
Пример обозначения:
Клапан ОЗ-90-НО-800(М-Iк/220)-К-СН-фл3
где: клапан ОЗ – наименование клапана огнезадерживающего:
90 – предел огнестойкости (EI 60, EI 90, EI 120);
НО - функциональное назначение (НО - нормально открытый;
НЗ - нормально закрытый);
800 – диаметр внутреннего сечения клапана (D), мм;
M-Iк/220 – напряжение питания, производитель и тип привода:
М - тип привода (М - электромеханический привод с возвратной пружиной;
Р - электрический реверсивный привод; ЭМ - электромагнитный привод);
Iк – обозначение производителя привода (Iк – MEGAVENTS, IIк – Siemens);
220 – напряжение питания привода, В;
К – канальный тип клапана;
СН – тип размещения привода (СН – снаружи клапана);
фл3 – присоединительный фланец, по умолчанию изготавливаются
ниппельного присоединения до диаметра 560.
Клапан ОЗ-90-НО-1500*600(М-Iк/220)-С-ВН-2и
где: клапан ОЗ – наименование клапана огнезадерживающего:
90 – предел огнестойкости (EI 60, EI 90, EI 120);
НО - функциональное назначение (НО - нормально открытый;
НЗ - нормально закрытый);
1500*600 – установочные размеры клапана (L*H), мм;
M-Iк/220 – напряжение питания, производитель и тип привода:
М - тип привода (М - электромеханический привод с возвратной пружиной;
Р - электрический реверсивный привод; ЭМ - электромагнитный привод);
Iк – обозначение производителя привода (Iк – MEGAVENTS, IIк – Siemens);
220 – напряжение питания привода, В;
К – тип клапана (К – канальный; С – стеновой);
СН – тип размещения привода (СН – снаружи клапана; ВН – внутри клапана);
2и – кассетное исполнение клапана (указывается в случае применения):
1и - кассетное исполнение 1;
2и - кассетное исполнение 2;
3и - кассетное исполнение 3.
Внимание! Завод-изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, цены, комплектации и т.п., представленные на данном сайте, без предварительного уведомления.
Обращаем Ваше внимание на то, что все представленные на сайте изображения и информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Гражданского кодекса Российской Федерации. Для получения подробной информации о продукции, пожалуйста, обращайтесь к менеджерам компании.
