Клапаны противопожарные типа ОЗ МС многостворчатые

ГлавнаяКаталог продукции → → Клапаны противопожарные типа ОЗ МС многостворчатые

Компания MEGAVENTS предлагает купить Клапаны противопожарные типа ОЗ МС многостворчатые в Кыргызстане по выгодной цене. Приглашаем посетить наш офис по адресу: Позвоните по +996 500 53-53-53, наши специалисты ответят на все ваши вопросы.

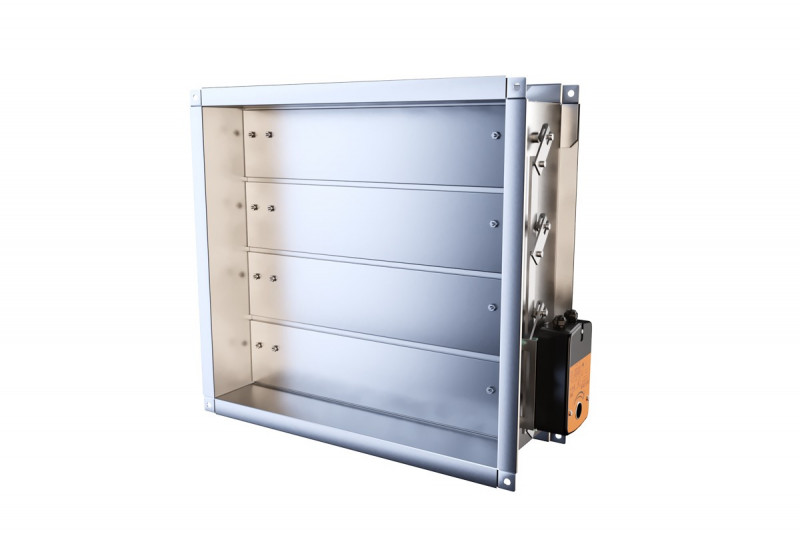

Клапан противопожарный ОЗ МС изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ).

Клапан противопожарный с нормально открытой заслонкой предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
Клапан противопожарный с нормально закрытой заслонкой (НЗ) предназначен для открывания проемов при срабатывании пожарной сигнализации. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.

Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, НПБ 241-97 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.



Пределы огнестойкости клапанов

Обозначение клапана

Предел огнестойкости

в режиме нормально открытого (НО)

в режиме нормально закрытого (НЗ)

ОЗ МС-60

EI 60

EI 60

ОЗ МС-90

EI 90

EI 90



Примечание:



Потеря целостности (E) проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
Потеря теплоизолирующей способности (I) характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.



Клапаны в режиме НО комплектуются электромеханическими с возвратной пружиной или электромагнитыми приводами; в режиме НЗ - только реверсивными приводами.

Клапан состоит из корпуса, заслонки, привода. Выпускается прямоугольного (квадратного) сечения.

Благодаря специально разработанной конструкции - отсутствует вылет заслонки за корпус клапана.
Клапан работоспособен в пространственной ориентации, указанной в «Схемах установки клапанов».

Клапан ОЗ МС изготавливается из оцинкованной стали.

Конструкции клапанов изготавливаются:

1) односекционные;
2) двухсекционные.

Клапаны ОЗ МС односекционные имеют предел огнестойкости EI 60, двухсекционные - EI 90.

Между секциями клапанов проложен огнеупорный материал, выполняющий роль температурного шва.
Клапаны прямоугольного сечения имеют присоединительные фланцы на торцевых поверхностях.

Клапан может комплектоваться следующими типами приводов:

- электромеханический с возвратной пружиной MEGAVENTS/Siemens (М).
- электрический реверсивный MEGAVENTS/Siemens (Р).
- электромагнитный (ЭМ).









Характеристики

Способы управления заслонкой клапана ОЗ МС:

Тип привода

Способ перевода заслонки

Механизм перевода заслонки

Принцип срабатывания привода

Из исходного положения в рабочее

из рабочего положения в исходное (многократное использование)

В рабочее положение

В исходное положение

М

-автоматический, по сигналам пожарной автоматики;

-дистанционный с пульта управления

-от кнопки/тумблера в месте установки клапана

-дистанционный с пульта управления - вручную

возвратная пружина

электро-двигатель

отключение питающего напряжения

Р

-автоматический, по сигналам пожарной автоматики

-дистанционный с пульта управления

-от кнопки/тумблера в месте установки клапана

-дистанционный с пульта управления - вручную

электро-двигатель

электро-двигатель

подача напряжения на соответствующие клеммы питания привода

ЭМ*

-автоматический, по сигналам пожарной автоматики

-дистанционный с пульта управления

-от кнопки/тумблера в месте установки клапана

-вручную

возвратная пружина

-

подача напряжения на электромагнит

*Режим работы кратковременный, не более 1 минуты во включенном состоянии.

Электропривод устанавливается только по высоте клапана (H).

Габаритные и присоединительные размеры (мм)

Минимальный размер прямоугольного клапана: 300х300 мм далее с шагом 50 мм в любом сочетании. Максимальный размер – 1000х1000 мм.
Клапаны прямоугольного сечения имеют присоединительный фланец на торцевой стороне.

Многостворчатые клапаны прямоугольного сечения ОЗ МС-60 и ОЗ МС-90 с пределом огнестойкости НО (El 90), НЗ (El 90):

Клапан ОЗ стеновой с электромеханическим/реверсивным приводом и с электромагнитным приводом

ОЗ МС-стеновой.jpg

Клапан ОЗ канальный с электромеханическим/реверсивным приводом и с электромагнитным приводом

ОЗ МС-канал.jpg

Типоразмерный ряд и значения площади живого сечения прямоугольных многостворчатых клапанов стенового исполнения из оцинкованной стали ОЗ МС-60 и ОЗ МС-90, м2

Клапаны ОЗ-МС_стеновой типоразмер.jpg

Типоразмерный ряд и значения площади живого сечения прямоугольных многостворчатых клапанов канального исполнения из оцинкованной стали ОЗ МС-60 и ОЗ МС-90, м2

Клапаны ОЗ-МС_канальный типоразмер.jpg

Значение коэффициентов местного сопротивления ε прямоугольных многостворчатых клапанов из оцинкованной стали ОЗ МС-60, ОЗ МС-90 в зависимости от сечения клапана

ОЗ МС коэфф.jpg

Масса многостворчатых клапанов ОЗ МС-60 и ОЗ МС-90 прямоугольного сечения из оцинкованной стали, кг

ОЗ МС масса.jpg

Характеристики электромагнитного привода и приводов производства MEGAVENTS

Характеристика

Электромагнитный

Электромеханический MEGAVENTS*

Реверсивный MEGAVENTS*

RLF03-24S

RLF03-220S

RLF05-24S

RLF05-220S

RLE10- 24S

RLE10- 220S

Время поворота, с, не более

2

35

35

70

70

30

30

Крутящий момент, Нм

-

3

3

5

5

10

10

Напряжение электропитания привода, В

24/220

~24±10%

~230±10%

~24±10%

~230±10%

24

220

Потребляемая мощность, Вт

во время вращения

70

7,0

4,2

7,0

4,2

7,2

4,2

в состоянии покоя

-

2,5

2,5

2,5

2,5

2,5

2,5

Рабочая температура, °С

-30...+50

-20..+50

-20..+50

-20..+50

-20..+50

-20..+50

-20..+50

Степень защиты

IP54

IP54

IP54

IP54

IP54

IP54

IP54

Вес, кг

1,5

1,8

1,9

1,8

1,9

1,8

1,9

Характеристики приводов производства Siemens

Характеристика

Электромеханический Siemens

Реверсивный Siemens

GNA126.1E/12

GNA326.1E/12

GGA126.1E/12

GGA326.1E/12

GEB146.1E

GEB346.1E

Время поворота, с, не более

90

90

90

90

150

150

Крутящий момент, Нм

7

7

18

18

20

20

Напряжение электропитания привода, В

24

220

24

220

24

220

Потребляемая мощность, Вт

во время вращения

3,5

4,5

5

6

1,1

1,6

в состоянии покоя

2,0

3,5

3

4

0,5

0,9

Рабочая температура, °С

-32...+50

-32...+50

-32...+50

-32...+50

-32...+50

-32...+50

Степень защиты

IP54

IP54

IP54

IP54

IP54

IP54

Вес, кг

1,2

1,3

2,3

2,6

1,0

1,1

Схемы установки клапанов

Схемы установки клапанов ОЗ.jpg

Электрические схемы подключения ОЗ МС

Электромеханический привод MEGAVENTS

Электромеханический привод MEGAVENTS (ОЗ).jpg

Электрический реверсивный привод MEGAVENTS

Электрический реверсивный привод MEGAVENTS (ОЗ).jpg

Электрический реверсивный привод Siemens

Электрический реверсивный привод Siemens.jpg

Электомеханический привод Siemens

Электомеханический привод Siemens.jpg

Электромагнитный привод

ДМУ электромгнит.jpg

Расшифровка обозначений на схемах подключения приводов:

L (3) - Вход питания 230В или 24В (в зависимости от типа привода);
Y1 (6) - Управляющий сигнал переменного тока, направление вращение по часовой стрелке;
Y2 (7) - Управляющий сигнал переменного тока, направление вращение против часовой стрелки;
N (4) - Нейтраль;
S1 (Q11) - Вход переключателя А ;
S4 (Q21) - Вход переключателя В;
S2 (Q12) - Выход переключателя А, нормально замкнутый;
S3 (Q14) - Выход переключателя А, нормально открытый; S5 (Q22) - Выход переключателя В, нормально замкнутый;
S6 (Q24) - Выход переключателя В, нормально открытый.

Пример обозначения:

Клапан ОЗ-90-НО-500*250(М-Iк/220)-С-ВН-МС
             где:    клапан ОЗ – наименование клапана огнезадерживающего:
                       90 – предел огнестойкости (EI 60, EI 90);
                       НО - функциональное назначение (НО - нормально открытый;
                                НЗ - нормально закрытый);
                       500*250 – установочные размеры клапана (L*H), мм;
                       250(М-Iк/220):
                                250 – сторона расположения привода;
                                М - тип привода (М - электромеханический привод с возвратной пружиной;
                                       Р - электрический реверсивный привод, ЭМ - электромгнитный);
                                Iк – обозначение производителя привода (Iк - MEGAVENTS; IIк - Siemens);
                                220 – напряжение питания привода, В;
                       С – тип клапана (С – стеновой; К – канальный);
                       ВН – тип размещения привода (ВН – внутри клапана; СН – снаружи клапана);
                       МС – многостоврчатое исполнение клапана (без вылета заслонки).
